机械三辊对称式卷板机
机械三辊对称式卷板机
2016-06-24 08:10:05

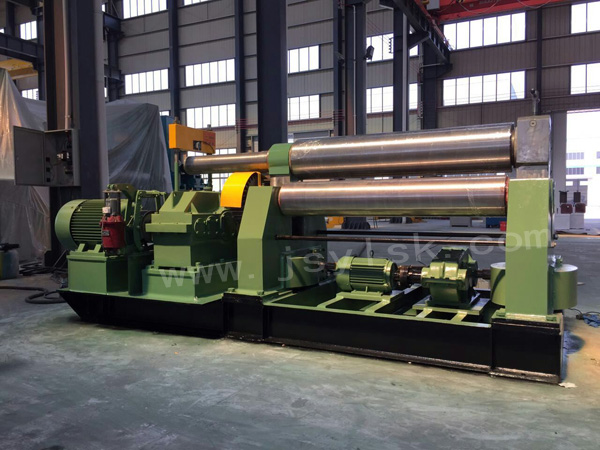

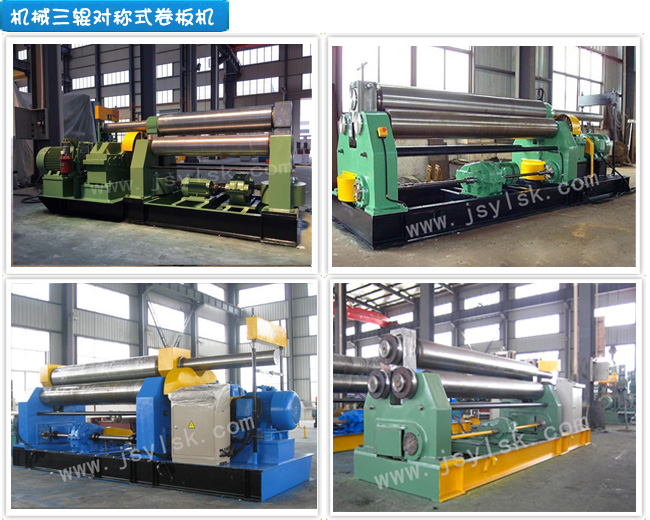

机械三辊对称式卷板机
  • [content:title]
详细介绍





性能特点:

该机结构型式为三辊对称式,上辊在两下辊中央对称位置作垂直升降运动,通过丝杆丝母蜗杆传动而获得,两下辊作旋转运动,通过减速机的输出齿轮与下辊齿轮啮合,为卷制板材提供扭矩。

规格型号
最大卷板厚度mm
最大卷板宽度
mm
板材屈服极限
Mpa
卷板速度
m/min
满载最小直径
mm
上辊直径
mm
下辊直径
mm
下轴中心距
mm
主电机功率
kw
W11-4*1500
 4 1500 245  5 300  150  140 185 3
W11-6*1500
6
1500
245
5
380
160
160
250
4
W11-6*2000
6
3200
245
4.5
380
170
160
260
5.5
 W11-6*3200  6 3200 245  4.5 380 220  180  280
7.5
W11-8*2000
8
2000
245
4.5
400
185
170
260
5.5
W11-8*2500
8
2500
245
4.5
550
240
200
300
11
 W11-12*2000 12 2000 245 4.5 550 240  200 300 11
 W11-12*2500  12 2500 245 4.5 600 260  220 320 11
W11-12*3000
12
3000
245
4
700
280
240
360
15
 W11-16*2000 16  2000 245 4 600 260 220 320 11
W11-16*2500
16
2500
245
4
700
280
250
360
15
 W11-16*3200 16  3200 245 4  850 340 260 430 18.5
W11-20*2000
20
2000
245
4
700
280
250
360
15
W11-20*2500
20
2500
245
4
850
340
280
430
18.5
 W11-25*2000 25 2500 245 4 850  340 280 430  18.5
 W11-25*2500  25 2500 245 4  900 360 300 480 22
W11-30*2500
30
2500
245
4
1200
420
360
550
30
W11-30*3000
30 3000 245 4 1200 450 390 600 37
