性能特点：

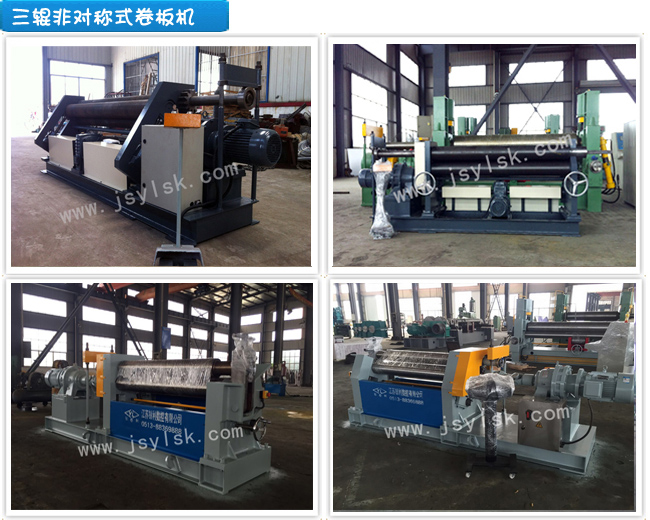

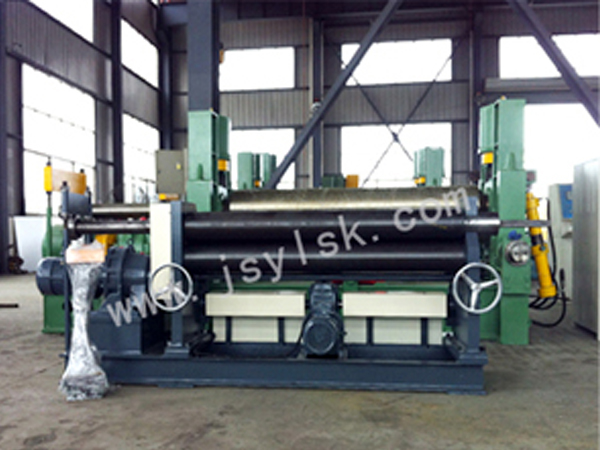

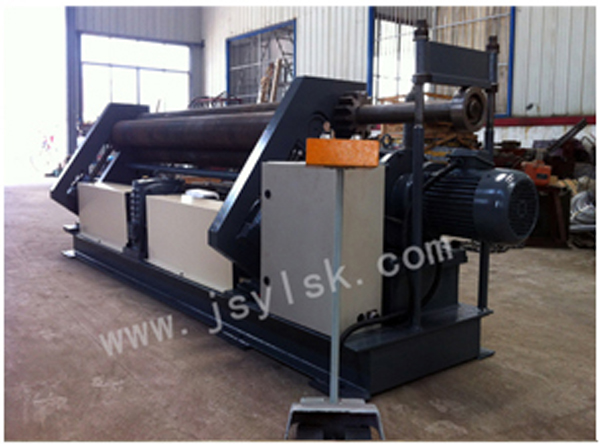

该机结构型式为三辊非对称式，上辊在两下辊中央对称位置作垂直升降运动，通过丝杆丝母蜗杆传动而获得，两下辊作旋转运动，通过减速机的输出齿轮与下辊齿轮啮合，为卷制板材提供扭矩。
|
规格型号
|
最大卷板厚度mm
|
最大卷板宽度
mm |
板材屈服极限
Mpa |
卷板速度
m/min |
满载最小直径
mm |
上辊直径
mm |
下辊直径
mm |
两下轴中心距
mm |
主电机功率
kw |
|
W11-4*1500
|
4 | 1500 | 245 | 5 | 300 | 150 | 140 | 185 | 3 |
|
W11-6*1500
|
6
|
1500
|
245
|
5
|
380
|
160
|
160
|
250
|
4
|
|
W11-6*2000
|
6
|
3200
|
245
|
4.5
|
380
|
170
|
160
|
260
|
5.5
|
| W11-6*3200 | 6 | 3200 | 245 | 4.5 | 380 | 220 | 180 | 280 |
7.5
|
|
W11-8*2000
|
8
|
2000
|
245
|
4.5
|
400
|
185
|
170
|
260
|
5.5
|
|
W11-8*2500
|
8
|
2500
|
245
|
4.5
|
550
|
240
|
200
|
300
|
11
|
| W11-12*2000 | 12 | 2000 | 245 | 4.5 | 550 | 240 | 200 | 300 | 11 |
| W11-12*2500 | 12 | 2500 | 245 | 4.5 | 600 | 260 | 220 | 320 | 11 |
|
W11-12*3000
|
12
|
3000
|
245
|
4
|
700
|
280
|
240
|
360
|
15
|
| W11-16*2000 | 16 | 2000 | 245 | 4 | 600 | 260 | 220 | 320 | 11 |
|
W11-16*2500
|
16
|
2500
|
245
|
4
|
700
|
280
|
250
|
360
|
15
|
| W11-16*3200 | 16 | 3200 | 245 | 4 | 850 | 340 | 260 | 430 | 18.5 |
|
W11-20*2000
|
20
|
2000
|
245
|
4
|
700
|
280
|
250
|
360
|
15
|
|
W11-20*2500
|
20
|
2500
|
245
|
4
|
850
|
340
|
280
|
430
|
18.5
|
| W11-25*2000 | 25 | 2500 | 245 | 4 | 850 | 340 | 280 | 430 | 18.5 |
| W11-25*2500 | 25 | 2500 | 245 | 4 | 900 | 360 | 300 | 480 | 22 |
|
W11-30*2500
|
30
|
2500
|
245
|
4
|
1200
|
420
|
360
|
550
|
30
|
|
W11-30*3000
|
30 | 3000 | 245 | 4 | 1200 | 450 | 390 | 600 | 37 |
